Come installare uno smorzatore a palette

Scopri come installare correttamente uno smorzatore rotante di tipo a paletta-, compresi i limiti dell'angolo, la direzione CW/CCW, la corrispondenza della coppia e il metodo di montaggio. Previeni i danni e assicurati una chiusura regolare del coperchio con questa chiara guida tecnica.

Posizione di installazione: alloggiamento e albero

Uno smorzatore a palette viene generalmente installato nel punto di articolazione di un coperchio o di un componente rotante.

• L'alloggiamento è montato sul lato fisso.
• L'albero è montato sul lato mobile (come il coperchio).

Con questa disposizione, l'ammortizzatore fornisce resistenza quando il coperchio si apre o si chiude.

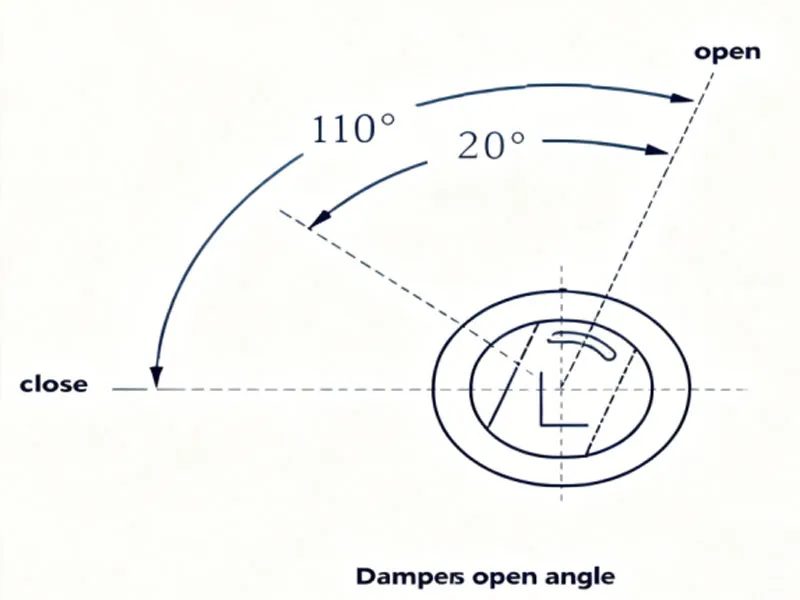

Limite dell'angolo di rotazione degli smorzatori a palette

A differenza di altri ammortizzatori rotanti, gli ammortizzatori a palette hanno un limite dell'angolo di rotazione interna a causa del loro design strutturale.

Gli ammortizzatori ad aletta sono comunemente utilizzati in: Coperchi a chiusura ammortizzata e abbassamenti controllati del coperchio a ribaltamento. La limitazione dell'angolo impedisce che il coperchio venga spinto oltre l'intervallo previsto, proteggendo l'aletta e il meccanismo.

Se il coperchio si sposta oltre l'angolo massimo, ciò potrebbe causare:

• Danni all'ammortizzatore
• Perdita dell'effetto smorzante, con conseguente chiusura rapida
• Perdita di olio

L'installazione deve garantire che il movimento del coperchio rimanga entro l'angolo di rotazione previsto della serranda.

Scelta della direzione CW o CCW

Gli smorzatori a palette forniscono uno smorzamento-solo in una direzione, quindi è necessario selezionare la direzione corretta:

• Smorzamento CW (in senso orario).
• Smorzamento CCW (antiorario).

L'ammortizzatore fornisce coppia solo nella direzione specificata.
Scegli l'ammortizzatore che corrisponde alla direzione di chiusura del coperchio.

Corrispondenza della coppia per l'installazione su entrambi i lati-

Se gli ammortizzatori sono installati su entrambi i lati del coperchio, i valori di coppia devono essere gli stessi.
Altrimenti il ​​coperchio avrà:

• Distribuzione non uniforme della forza
• Torsione o disallineamento

Esempio:

Conclusione

L'installazione errata di uno smorzatore a palette può comportare scarse prestazioni di smorzamento o addirittura danni. Dovremmo:

1.Installare l'alloggiamento sul lato fisso e l'albero sul lato mobile.

2.Assicurarsi che il movimento del coperchio non superi l'angolo di rotazione massimo dell'ammortizzatore.

3.Scegliere CW o CCW in base alla direzione di chiusura del coperchio.

4.Utilizzare valori di coppia identici quando si installano due serrande su entrambi i lati.
